Sensor de nivelamento automático da cama 3D Touch BLTouch para impressoras 3D

Descrição:

3DTouch é um sensor de nivelamento automático para impressoras 3D que pode medir com precisão a inclinação da superfície de impressão. Pode melhorar muito a precisão de impressão da sua impressora 3D.

3DTouch apresenta recursos simples, inteligentes e precisos. Poderia funcionar com quase qualquer tipo de material de cama, como vidros, madeiras, metais e assim por diante.

As principais funções e controles do 3DTouch são os mesmos da maioria dos sensores de nivelamento automático da cama, que consiste em um servo RC e um microinterruptor, portanto, o 3DTouch pode ser usado em quase todas as placas de controle de impressora 3D.

Ao usar um solenóide e um sensor Hall de design progressivo, o 3DTouch pode integrar alta precisão em uma estrutura tão simples. Para torná-lo mais fácil de usar e proporcionar uma experiência de impressão mais agradável, adicionamos muitas funções inteligentes, como autoteste, alarme falso, liberação de alarme e modo de teste para M119.

Guia do usuário: https://github.com/ZONESTAR3D/Upgrade-kit-guide/tree/main/Bed_Leveling_Sensor/3DTouch

​

Especificações

• Tensão: 5V
• Corrente: 15ma
• Máx. Corrente: 300ma
• Comprimento do cabo: 150mm
• Peso líquido: 10g
• Peso de envio: 50g

Fiação

• 3 pinos (servo de sonda): marrom (GND)/vermelho (+5V)/amarelo (PWM)
• 2 pinos (sensor de sonda): preto (GND)/branco (sensor)

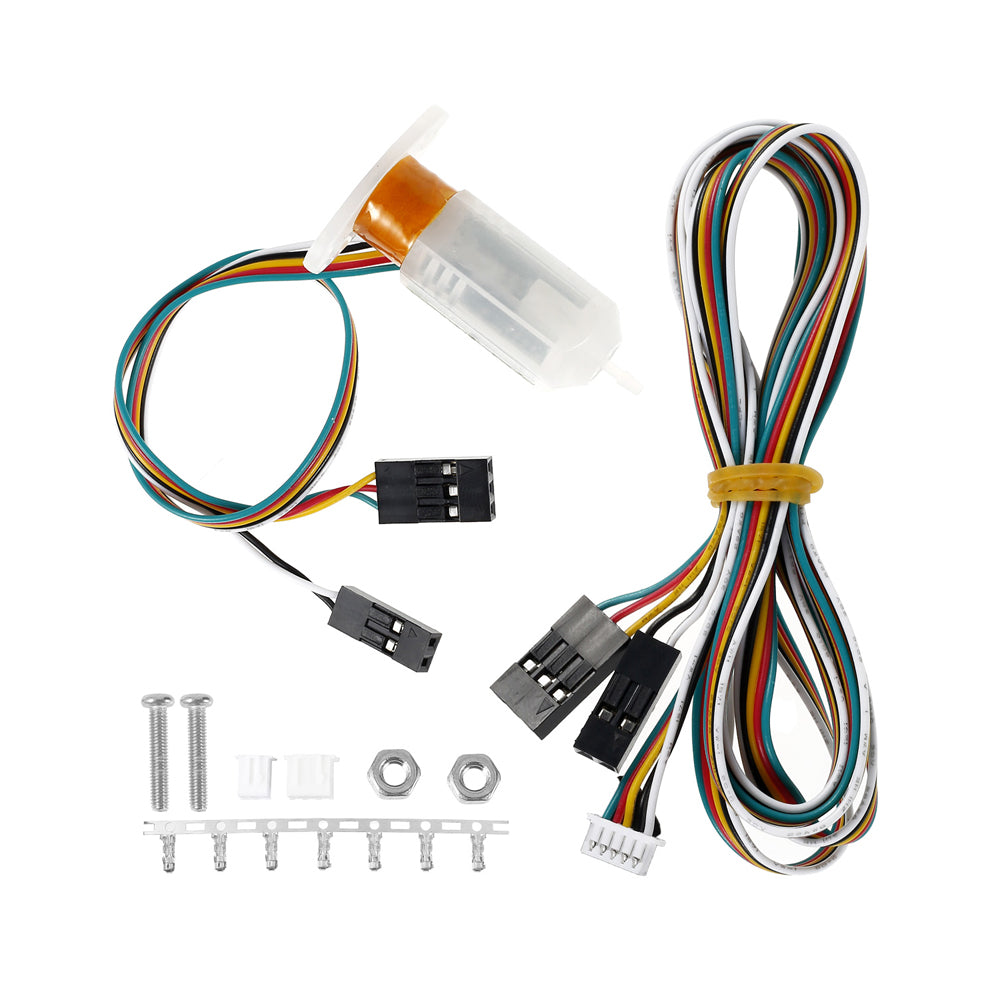

Lista de pacotes

• 1x sensor de nivelamento automático 3DTouch
• 1x pino reto de 3 pinos
• 1x pino reto de 2 pinos
• Parafusos e porcas

Condição de operação

O 3D Touch pode ser operado nas seguintes condições.

Uma E/S para controle (Hardware PWM ou Software PWM)

Uma E/S para detecção da sonda Z (ou conecte ao Z min ENDSTOP)

Alimentação GND e +5V
